Złącza i flansze w hydraulice - co musisz wiedzieć, by uniknąć awarii ?
Elementy złączne w układach hydraulicznych muszą być w pełni zgodne z parametrami roboczymi systemu, typem komponentów oraz obowiązującymi normami. Istnieje wiele standardów złącz - od gwintów metrycznych, przez BSP, JIC, ORFS, aż po przyłącza kołnierzowe SAE. Niedopasowanie średnicy, kąta stożka lub materiału prowadzi do mikronieszczelności i ryzyka awarii. Dlatego warto odwoływać się do takich norm jak ISO 8434 (dla złączy pierścieniowych), SAE J516 (dla końcówek do węży) czy ISO 6162 (dla połączeń kołnierzowych).

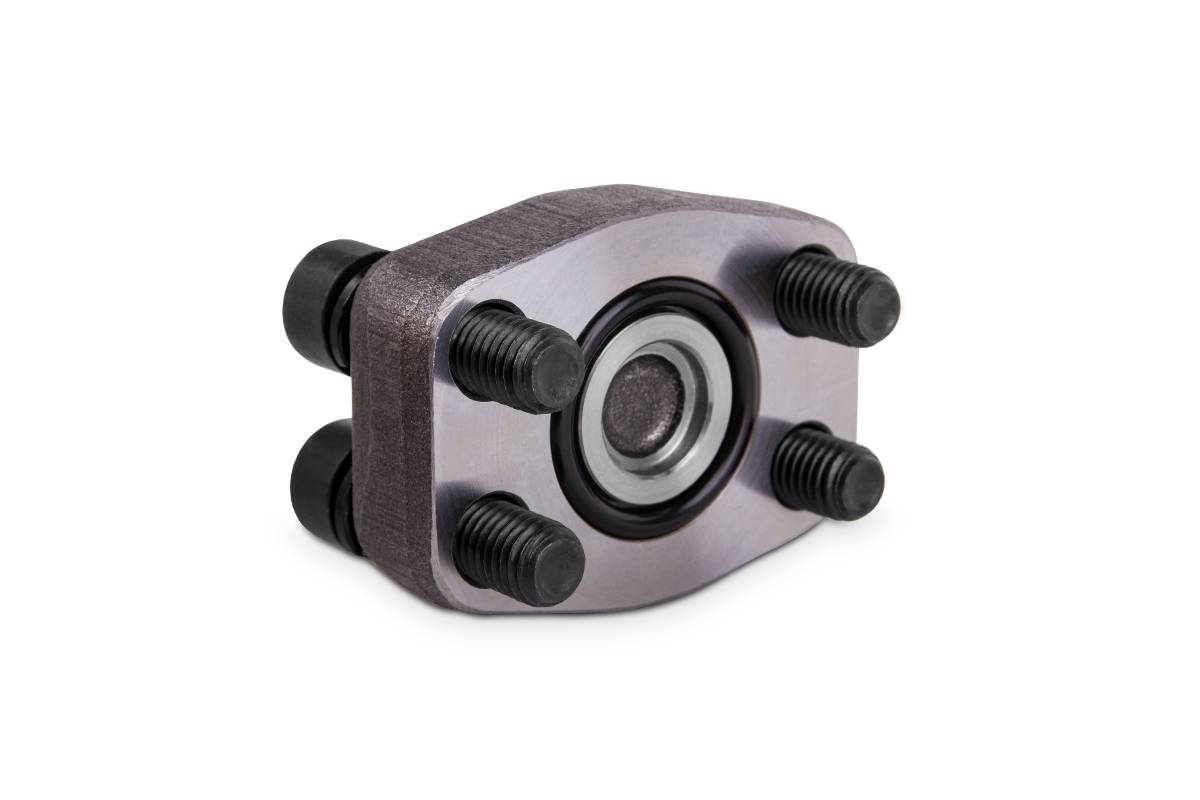

Szczególną kategorią są flansze - stosowane tam, gdzie wymagane jest połączenie odporne na bardzo wysokie ciśnienie (nawet powyżej 400 bar), pulsację i obciążenia dynamiczne. Flansza zapewnia sztywność montażu, minimalizuje ryzyko wycieków i umożliwia szybki serwis bez konieczności demontażu całego przewodu. W ofercie Hydro dostępne są flansze zgodne z SAE J518 (ISO 6162), w wersjach 3000 PSI (Code 61) i 6000 PSI (Code 62), przystosowane do różnorodnych zastosowań - od zasilania siłowników po rozdzielacze i pompy hydrauliczne.
Na co zwrócić uwagę przy doborze elementów złącznych?
Dobór odpowiednich elementów złącznych w układzie hydraulicznym wymaga uwzględnienia nie tylko parametrów geometrycznych, ale również szeregu czynników eksploatacyjnych. Kluczowe znaczenie mają:
rodzaj medium roboczego - jeśli medium robocze zawiera dodatki o właściwościach agresywnych chemicznie, złącze musi być wykonane z materiału odpornego na ich działanie.
zakres temperatury pracy - przekroczenie dopuszczalnych wartości może prowadzić do utraty szczelności,
warunki środowiskowe - wilgoć, pył, promieniowanie UV czy zasolenie zwiększa ryzyko korozji i zużycia mechanicznego,
materiał elementu złącznego - dobór materiału powinien wynikać z analizy warunków aplikacyjnych,
geometria układu - złączki pozwalają zachować optymalny promień gięcia przewodów i ograniczyć naprężenia mechaniczne.
Wysokiej klasy złączki i flansze to kluczowe komponenty konstrukcyjne. Wpływają na trwałość, bezpieczeństwo i szczelność instalacji - dlatego warto wybierać produkty zgodne z normami ISO i SAE, wykonane z certyfikowanych materiałów i poddane kontroli wymiarowej na etapie produkcji.
